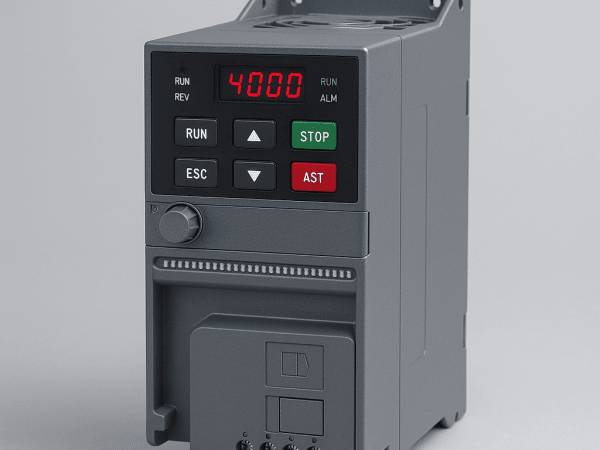

Почему частотный преобразователь не запускает двигатель: возможные причины

Частотный преобразователь может выглядеть исправным: дисплей горит, кнопки реагируют, параметры открываются, питание подано. Но двигатель при этом не вращается, запускается рывком или сразу останавливается по ошибке. В таких случаях ремонт частотных преобразователей часто начинается не с замены деталей, а с поиска причины: проблема может быть в настройках, двигателе, кабеле, входном сигнале, защите, питании или силовой части самого устройства.

Нет команды на пуск

Самая простая причина — частотный преобразователь не получает команду на запуск. Внешне кажется, что устройство готово к работе, но логика управления не разрешает старт двигателя.

Команда пуска может приходить с панели, кнопки на шкафу, контроллера, реле, дискретного входа или системы автоматизации. Если выбран не тот источник управления, частотник будет ждать сигнал не там, где его подают.

Например, оператор нажимает кнопку на панели, а в параметрах задан запуск только с клемм. Или наоборот: кнопка на шкафу подключена, но преобразователь настроен на управление с клавиатуры. В результате двигатель не запускается, хотя неисправности силовой части может не быть.

Что стоит проверить:

• выбранный источник команды пуска;
• состояние дискретных входов;
• кнопку аварийного останова;
• внешнюю блокировку;
• цепь разрешения работы;
• исправность реле и контактов;
• наличие сигнала от контроллера.

Иногда проблема решается не ремонтом, а правильной настройкой логики управления.

Активна авария или блокировка

Частотный преобразователь не запустит двигатель, если находится в аварийном состоянии. Даже если ошибка уже исчезла физически, она может оставаться в памяти до сброса. Устройство защищает двигатель и силовую часть, поэтому не дает команду на старт.

Причинами блокировки могут быть перегрев, перегрузка, перенапряжение, низкое напряжение, короткое замыкание, потеря фазы, ошибка связи, неисправность вентилятора или внешняя аварийная цепь.

Распространенная ошибка — просто нажимать сброс, не разбираясь в причине. Если авария повторяется, значит, частотник видит опасный режим. Постоянный перезапуск может привести к повреждению силового модуля, платы питания или двигателя.

Если двигатель не запускается, важно посмотреть код ошибки, журнал аварий и условия, при которых появилась блокировка. Это помогает понять, где искать проблему: в сети, двигателе, кабеле, нагрузке, настройках или самом преобразователе.

Неправильные параметры двигателя

Частотный преобразователь должен знать, каким двигателем он управляет. В параметрах обычно задают номинальное напряжение, ток, мощность, частоту, скорость вращения и тип управления. Если эти данные указаны неверно, запуск может быть нестабильным или невозможным.

Особенно критичен номинальный ток двигателя. Если он задан слишком низко, частотник будет быстро уходить в перегрузку. Если слишком высоко, защита может работать некорректно. Неверная частота или напряжение тоже приводят к ошибкам, рывкам и слабому моменту на валу.

Проблемы часто появляются после замены двигателя, сброса параметров, установки нового преобразователя или попытки настроить устройство «на глаз». Заводские настройки не всегда подходят конкретному механизму.

Признаки ошибки в параметрах:

• двигатель дергается при старте;
• привод уходит в аварию по току;
• мотор гудит, но не вращается;
• разгон идет слишком тяжело;
• частотник отключается сразу после пуска;
• двигатель не развивает нужный момент.

Перед поиском сложной неисправности стоит сверить параметры с паспортными данными двигателя.

Слишком короткое время разгона

Если время разгона выставлено слишком коротким, частотный преобразователь пытается быстро вывести двигатель на заданную частоту. Для легкой нагрузки это может пройти нормально. Но для насоса, вентилятора, конвейера, компрессора или механизма с большой инерцией такой старт может оказаться слишком тяжелым.

В момент пуска ток резко возрастает. Частотник фиксирует перегрузку и отключается. Со стороны это выглядит так: двигатель чуть дернулся, загудел или начал вращаться, а затем сразу остановился.

Короткий разгон особенно опасен, если механизм давно не обслуживался, подшипники изношены, редуктор работает тяжело или насос забит. В такой ситуации преобразователь не виноват: он просто не может безопасно запустить перегруженный привод.

Решение — увеличить время разгона, проверить нагрузку, оценить ток при старте и убедиться, что мощность частотника подходит для конкретного режима работы.

Нет задания скорости

Частотный преобразователь может получить команду «пуск», но не получить задание частоты. В этом случае двигатель не начнет вращаться или будет работать на минимальной скорости, если такая логика задана в параметрах.

Задание скорости может приходить с панели, потенциометра, аналогового входа, цифрового интерфейса, контроллера или набора фиксированных частот. Если источник выбран неверно, сигнал отсутствует или оборван провод, частотник не понимает, с какой скоростью запускать двигатель.

Типичные причины:

• не выбран источник задания частоты;
• неисправен потенциометр;
• оборван аналоговый сигнал;
• неверно подключены клеммы;
• контроллер не передает команду;
• задана нулевая частота;
• включено ограничение минимальной или максимальной частоты.

Если двигатель не стартует, нужно проверить не только команду пуска, но и значение заданной частоты на дисплее или в параметрах мониторинга.

Поврежден кабель между частотником и двигателем

Кабельная линия — частая причина проблем с запуском. Поврежденная изоляция, плохой контакт, влага, пережатый кабель или неправильное подключение могут привести к аварии по току, замыканию на землю или отсутствию нормального питания двигателя.

Иногда кабель выглядит целым, но имеет внутренний дефект. Под нагрузкой изоляция пробивается, частотник сразу отключается. В других случаях контакт на клемме ослаблен, из-за чего одна фаза пропадает или соединение нагревается.

Признаки проблемы с кабелем:

• авария появляется сразу при пуске;
• двигатель дергается;
• частотник показывает ошибку по току;
• срабатывает защита от замыкания на землю;
• проблема возникает после движения кабеля;
• клеммы греются или имеют следы потемнения.

Перед заменой преобразователя нужно обязательно проверить кабельную линию и качество соединений.

Неисправен электродвигатель

Если двигатель не запускается от частотного преобразователя, причина может быть в самом двигателе. Повреждение обмоток, межвитковое замыкание, пробой изоляции, износ подшипников или механическое заклинивание приводят к повышенному току и аварийному отключению.

Частотник в такой ситуации выполняет защитную функцию. Он видит, что двигатель потребляет слишком много тока или ведет себя неправильно, и останавливает запуск. Если снова и снова сбрасывать ошибку, можно повредить уже сам преобразователь.

Двигатель стоит проверить, если:

• он гудит, но не вращается;
• вал прокручивается тяжело;
• корпус быстро нагревается;
• есть запах перегретой изоляции;
• срабатывает ошибка по перегрузке;
• проблема повторяется с разными настройками;
• после отключения от механизма запуск становится легче.

Важно оценивать не только электрическую часть двигателя, но и механику: подшипники, муфту, редуктор, насос, вентилятор или конвейер.

Механизм перегружен или заклинил

Иногда двигатель исправен, кабель целый, частотник настроен правильно, но запуск все равно невозможен. Причина может быть в нагрузке. Если механизм заклинил, загрязнился или стал двигаться тяжелее, мотору не хватает момента для старта.

Такое часто встречается у насосов, конвейеров, шнеков, редукторов, вентиляторов, компрессоров и подъемных механизмов. На старте требуется высокий ток, частотный преобразователь фиксирует перегрузку и отключается.

Механическую проблему можно заподозрить, если двигатель без нагрузки запускается нормально, а с нагрузкой сразу уходит в аварию. Также стоит обратить внимание на шум, вибрацию, перегрев редуктора, тугой ход вала и рост потребляемого тока.

Частотник не должен компенсировать неисправную механику. Если привод работает через силу, ремонт электроники не решит проблему надолго.

Неисправна силовая часть частотника

Если питание есть, команда пуска проходит, параметры верные, двигатель и кабель исправны, но запуск не происходит, возможна неисправность силовой части преобразователя. Повреждение выпрямителя, звена постоянного тока, IGBT-модуля или платы драйверов может полностью заблокировать выход на двигатель.

Силовой модуль отвечает за формирование напряжения нужной частоты. При его повреждении двигатель может не вращаться, дергаться, гудеть или вызывать мгновенную аварию по току.

Признаки неисправности силовой части:

• ошибка появляется сразу после команды пуск;
• двигатель не получает выходное напряжение;
• частотник выбивает автомат;
• есть запах гари;
• устройство не проходит самодиагностику;
• двигатель дергается без нормального разгона;
• авария повторяется даже без нагрузки.

В такой ситуации простая настройка уже не поможет. Нужна диагностика силовых элементов, драйверов, цепи постоянного тока и платы питания.

Проблемы с питанием на входе

Частотный преобразователь может не запускать двигатель из-за плохого входного питания. Если напряжение слишком низкое, отсутствует одна фаза, есть сильный перекос или просадка при запуске, устройство блокирует работу.

Иногда частотник включается и показывает готовность, но при попытке пуска напряжение проседает. В этот момент появляется ошибка низкого напряжения или устройство просто останавливает запуск. Такое бывает при слабой сети, плохих контактах, перегруженной линии, неисправном автомате или проблемах в шкафу управления.

Проверять нужно:

• наличие всех фаз;
• уровень входного напряжения;
• состояние автоматов и предохранителей;
• клеммные соединения;
• просадку напряжения при пуске;
• качество заземления;
• наличие помех от соседнего оборудования.

Без стабильного питания частотник не сможет нормально управлять двигателем, даже если сам исправен.

Неверная схема подключения

Ошибки подключения часто проявляются именно на этапе запуска. Двигатель может быть подключен неправильно, перепутаны клеммы, отсутствует перемычка, выбран неверный тип соединения обмоток или сигнальные цепи собраны не по схеме.

Отдельная проблема — подключение коммутационных аппаратов между частотником и двигателем. Если контактор размыкает цепь на выходе в неподходящий момент, преобразователь может уйти в аварию или получить повреждение.

Также нельзя путать вход и выход частотника. Ошибочное подключение сети к выходным клеммам способно привести к серьезной поломке.

Если запуск не происходит после монтажа, ремонта шкафа или замены оборудования, первым делом стоит проверить схему подключения, маркировку проводов, затяжку клемм и соответствие параметров реальной схеме.

Включены внешние ограничения

Во многих системах частотный преобразователь зависит от внешних условий. Его запуск может блокировать датчик давления, уровня, температуры, конечный выключатель, аварийная цепь, сигнал от контроллера или система безопасности.

В этом случае сам частотник исправен, но разрешения на работу нет. На дисплее может отображаться готовность, однако команда пуска не выполняется или сразу снимается.

Такая ситуация часто возникает после обслуживания оборудования, замены датчика, ремонта шкафа или изменения логики автоматики. Один неподключенный контакт может остановить весь привод.

Стоит проверить все внешние сигналы: разрешение пуска, аварийный стоп, блокировки дверей, датчики защиты, сигналы контроллера и состояние входов на частотнике.

Если частотный преобразователь не запускает двигатель, причина не всегда находится внутри самого устройства. Часто проблема связана с командой пуска, заданием скорости, аварийной блокировкой, неправильными параметрами, кабелем, двигателем, механической нагрузкой, входным питанием или внешними сигналами.

Начинать стоит с простого: есть ли питание, активна ли ошибка, выбран ли правильный источник управления, приходит ли команда пуска, задана ли частота, исправны ли клеммы и кабель. Затем проверяют двигатель, нагрузку, параметры разгона, торможения и состояние силовой части.

Главное — не сбрасывать аварии вслепую и не запускать привод снова без понимания причины. Частотник не запускает двигатель не потому, что «капризничает», а потому что видит нарушение в системе или сам нуждается в диагностике. Чем быстрее найти источник проблемы, тем выше шанс избежать серьезного ремонта и простой оборудования.
